Khuôn ghế panton



Tên khuôn	Khuôn ghế panton
Vật liệu sản phẩm	HDPE/PP, nhựa
Kích thước sản phẩm	490x580x840mm
Trọng lượng sản phẩm	1,2kg
Vật liệu khuôn cho khoang & . lõi	P20, 718
Cơ sở khuôn	C45
Nos của khoang	1 khoang
Hệ thống tiêm	Á hậu lạnh/nóng
Máy phun thích hợp	1200T
Kích thước khuôn	720x800x1100mm
Mốc trọn đời	Hơn 300, 000 PC
Thời gian giao hàng	55 ngày

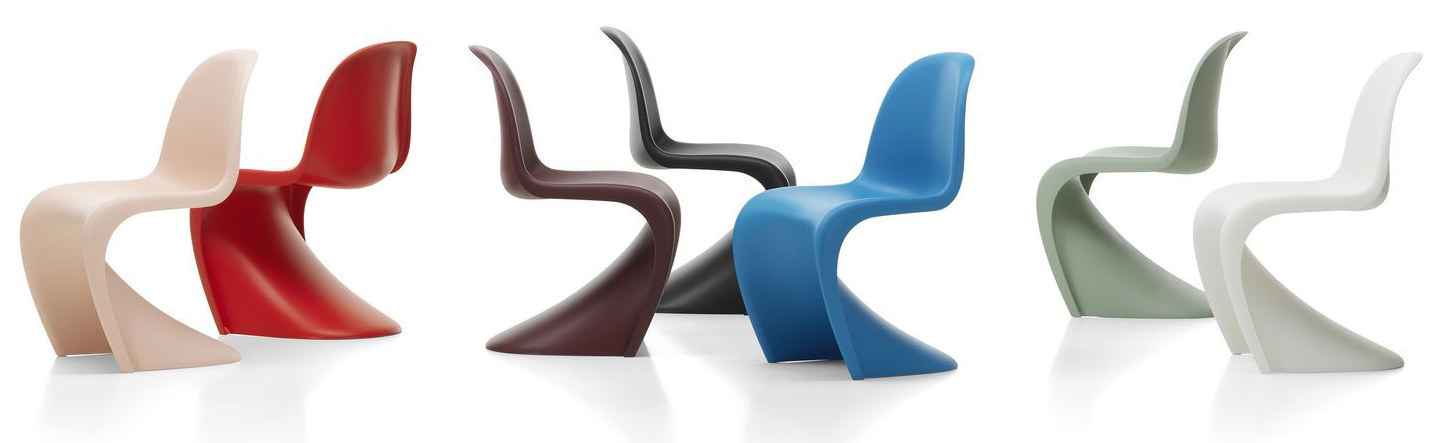

Ghế Panton là một chiếc ghế nhựa hình chữ S.

Được sản xuất bởi Vitra từ năm 1967, Chủ tịch Panton đã trở thành biểu tượng của văn hóa nhạc pop và thiết kế hiện đại của thập niên 1960, xuất hiện trong các bộ phim, quảng cáo và cài đặt nghệ thuật .

Đặc điểm chính của ghế panton nhựa

1. dạng đẹp, hữu cơ

Đường cong hình sin, hình chữ s cho sự thoải mái về công thái học .

Không có chân hoặc các bộ phận riêng biệt được tạo ra từ một mảnh nhựa đúc .

2. tiến hóa vật chất

Ban đầu được làm từ polyester gia cố sợi thủy tinh, các phiên bản sau được sử dụng:

Polypropylene (nhẹ, bền, có thể tái chế) .

Polyurethane (kết thúc mềm hơn, được sử dụng trong các phiên bản giới hạn) .

3. Stackable & Space-Saving

Được thiết kế để làm tổ gọn gàng khi xếp chồng lên nhau, làm cho nó trở nên lý tưởng cho nội thất hiện đại .

4. màu sắc rực rỡ

Được sản xuất ban đầu với màu sắc đậm, bóng như đỏ, trắng, đen và phấn màu .

Các phiên bản sau bao gồm kết thúc mờ và mờ .

5. Độ bền & tính linh hoạt

Cấu trúc nhựa rất nhẹ nhưng chắc chắn .

Chống mòn, mặc dù các phiên bản sợi thủy tinh sớm dễ vỡ hơn .

6. Di sản thiết kế mang tính biểu tượng

Đặc trưng trong các bảo tàng như MOMA và Bảo tàng Thiết kế Vitra .

Một mặt hàng chủ lực trong nội thất hiện đại và đương đại giữa thế kỷ .









1. Phiên bản gốc (1960s)-Polyester được gia cố bằng sợi thủy tinh (FRP)

Đặc trưng:

Khai thác, kết thúc bóng .

Nặng so với các phiên bản sau .

Dễ bị nứt theo thời gian (kém bền hơn) .

Được sử dụng bởi: Herman Miller (Kiểu mẫu sớm, Sản xuất giới hạn) .

2. 1970

Đặc trưng:

Mềm hơn, cảm giác hơi linh hoạt .

Nhẹ nhưng kém bền hơn các phiên bản hiện đại .

Bề mặt có thể sán hoặc xuống cấp khi tiếp xúc với UV .

Được sử dụng bởi: Vitra (ngừng sản xuất do sự mong manh) .

3. Sản xuất hiện đại (từ năm 1999) - polypropylen (PP)

Đặc trưng:

Nhẹ, bền và có thể tái chế .

Kết thúc bán gloss hoặc mờ (có sẵn trong nhiều màu) .

Chống lại tác động và phai màu UV .

Có thể xếp chồng lên nhau và phù hợp để sử dụng trong nhà/ngoài trời .

Được sử dụng bởi: Vitra (phiên bản tiêu chuẩn hiện tại) .







Thiết kế phức tạp, cong và quy trình ép phun một mảnh của Panton đòi hỏi kỹ thuật chính xác để tránh các khiếm khuyết . mô phỏng moldflow (một công cụ CAE để phun nhựa) rất quan trọng để tối ưu hóa quá trình thiết kế khuôn và sản xuất .

1. Dự đoán và ngăn ngừa các khiếm khuyết sản xuất

Những đường cong chảy, của Panton Ghế làm cho nó dễ bị:

Cong vênh (làm mát không đồng đều gây biến dạng)

Dấu chìm (phần dày co lại khác nhau)

Những bức ảnh ngắn (nhựa không lấp đầy khuôn hoàn toàn)

Các đường hàn (điểm yếu trong đó nhựa nóng chảy gặp nhau)

MoldFlow giúp mô phỏng các vấn đề này trước khi cắt khuôn, tiết kiệm các sửa đổi tốn kém .

2. Tối ưu hóa luồng & áp suất vật liệu

Hình dạng dài, liên tục của ghế yêu cầu dòng nhựa đồng nhất .

Phân tích moldflow:

Áp lực tiêm (quá cao=Ứng suất, quá thấp=điền không đầy đủ)

Vị trí cổng (điểm vào tốt nhất cho nhựa)

Nhiệt độ phía trước dòng chảy (ngăn ngừa làm mát sớm)

Điều này đảm bảo chất lượng nhất quán trong sản xuất hàng loạt .

3. cải thiện hiệu quả làm mát

Cánh cơ dày và các cạnh mỏng của Ghế Panton mát mẻ ở các mức khác nhau .

Moldflow mô phỏng các kênh làm mát đến:

Giảm thời gian chu kỳ (sản xuất nhanh hơn=chi phí thấp hơn)

Ngăn chặn cong vênh (làm mát đồng đều=Giữ hình dạng tốt hơn)

4. Kiểm tra các vật liệu khác nhau

Ghế Panton đã được thực hiện trong:

Polypropylene (PP) - Phiên bản tiêu chuẩn

Nhựa được gia cố bằng sợi thủy tinh-Phiên bản đầu (giòn hơn)

Polyurethane (PUR) - Phiên bản giới hạn (cảm giác mềm hơn)

MoldFlow dự đoán cách mỗi vật liệu hoạt động, giúp chọn tùy chọn tốt nhất .

5. Giảm chi phí tạo mẫu

Điều chỉnh nấm mốc dùng thử truyền thống và tốn kém và tốn thời gian .

Moldflow hầu như kiểm tra thiết kế, giảm các nguyên mẫu vật lý .

6. Đảm bảo tính toàn vẹn cấu trúc

Thiết kế Cantilever (không có chân) phải hỗ trợ trọng lượng mà không bị nứt .

Moldflow kiểm tra phân phối ứng suất để tránh các điểm yếu .





1. Thiết kế & Kỹ thuật

Mô hình 3D: Thiết kế công thái học hình chữ S của chiếc ghế được chuyển đổi thành mô hình CAD .

Phân tích moldflow: Mô phỏng dòng nhựa, làm mát và các khiếm khuyết tiềm năng (cong vênh, đánh dấu chìm) .

SPLING MOT: Khuôn được chia thành lõi & khoang (để giảm hình dạng cong) .

2. Lựa chọn vật liệu khuôn

Thép cứng (để sản xuất khối lượng lớn): P20, 718H, S136, H13, v.v., .

Được chế tạo chính xác để chịu được chu kỳ tiêm áp suất cao .

3. cnc cacer & EDM

CNC phay: Cắt lõi và khoang của khuôn từ các khối thép/nhôm .

Gia công phóng điện (EDM): Tinh chỉnh các đường cong phức tạp và chi tiết tốt .

Đánh bóng: Đảm bảo hoàn thiện bề mặt mịn cho các bộ phận nhựa bóng .

4. Hệ thống làm mát & phóng

Kênh làm mát: Được tích hợp để đảm bảo làm mát thống nhất và ngăn chặn sự cong vênh .

Ghim đẩy: Đẩy ghế đã hoàn thành ra khỏi khuôn sau khi làm mát .

5. Quá trình đúc tiêm

Chất tan chảy viên nhựa: polypropylen (PP) hoặc vật liệu khác được làm nóng .

Tiêm áp suất cao: Nhựa nóng chảy bị buộc vào khoang khuôn .

Làm mát & hóa rắn: Ghế cứng bên trong khuôn .

Demolding: khuôn mở và các chân đầu ra giải phóng chiếc ghế .

6. Kiểm tra & điều chỉnh chất lượng

Kiểm tra kiến ​​trúc đầu tiên: Kiểm tra các khuyết tật (cong vênh, đánh dấu chìm) .}

Điều chỉnh khuôn: Vị trí làm mát/cổng tinh chỉnh nếu cần .

7. Sản xuất hàng loạt

Sau khi được phê duyệt, khuôn được cài đặt trong máy ép phun để sản xuất quy mô lớn .





Kính đúc



Hệ thống chạy bộ nóng



Các bộ phận tiêu chuẩn



>1. Những vật liệu nào được sử dụng cho khuôn ghế Panton?

Thép cao cấp (e . g ., p20, h13) cho độ bền trong sản xuất hàng loạt .

>2. Những vật liệu nào được sử dụng trong sản xuất ghế Panton?

Ghế Panton thường được làm từ một miếng nhựa được đúc, chẳng hạn như polypropylen . Điều này cho phép thiết kế liền mạch và bền .}

>3. Ghế Panton có thể được tùy chỉnh theo màu sắc và hoàn thiện không?

Có, ghế Panton có thể được tùy chỉnh theo nhiều màu sắc và hoàn thiện cho phù hợp với tính thẩm mỹ và sở thích thiết kế khác nhau .

>4. Bạn có cung cấp phân tích moldflow không?

Có, chúng tôi mô phỏng việc làm đầy, làm mát và warpage trước khi cắt khuôn để ngăn ngừa các khuyết tật .

>5. Bạn có cung cấp dịch vụ bảo trì không?

Có, bao gồm đánh bóng, bảo vệ ăn mòn và thay thế thành phần .

>6. Làm thế nào để bạn đảm bảo kiểm soát chất lượng?

Các bức ảnh dùng thử với các báo cáo kiểm tra (kích thước, kết thúc bề mặt) .

Cmm (Máy đo tọa độ) để xác minh chính xác .

>7. Làm thế nào tôi có thể đặt hàng ghế panton từ nhà máy sản xuất ép phun của bạn?

Vui lòng liên hệ với nhóm bán hàng của chúng tôi để biết thêm thông tin về việc đặt ghế Panton từ nhà máy . Chúng tôi có thể cung cấp cho bạn giá, thời gian dẫn và tùy chọn tùy chỉnh cho các nhu cầu cụ thể của bạn .}
